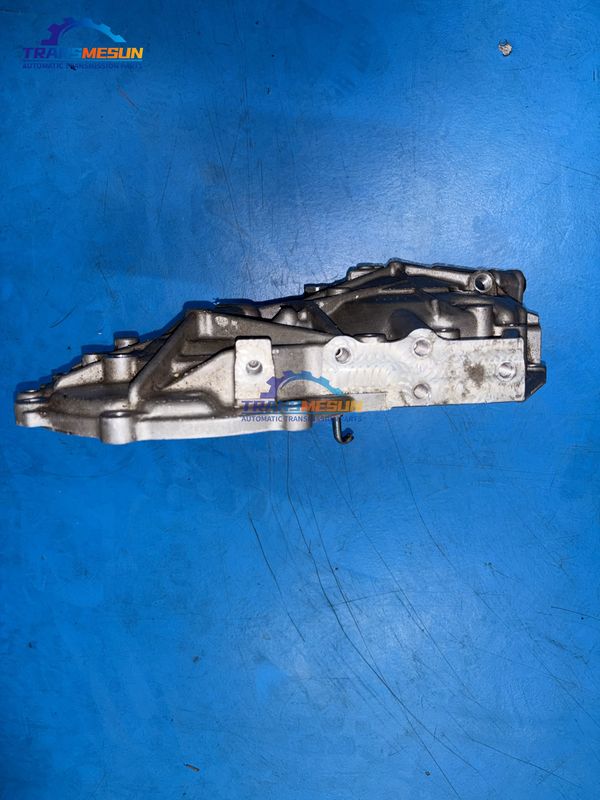

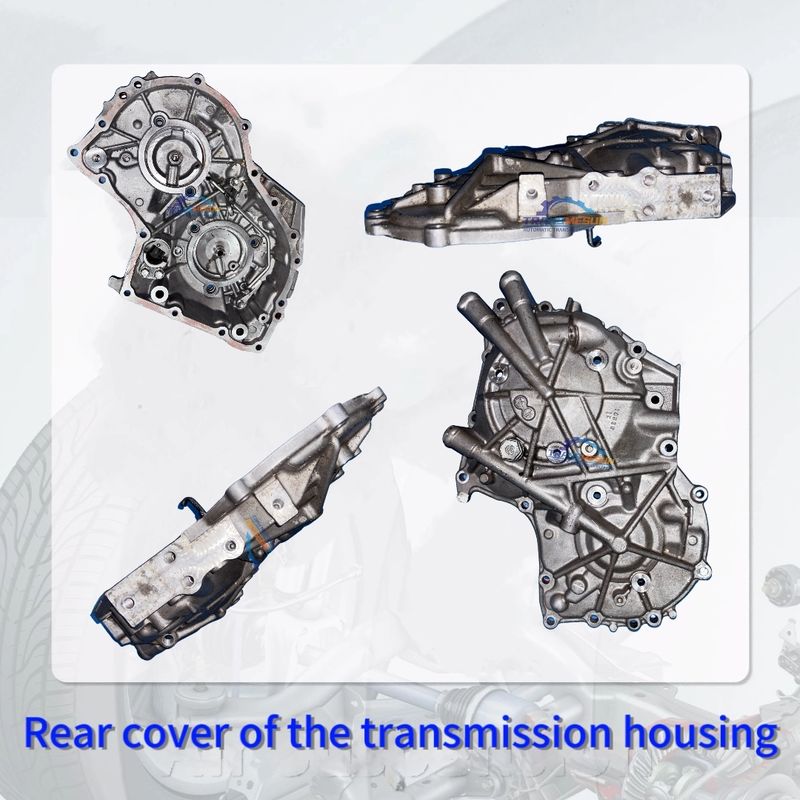

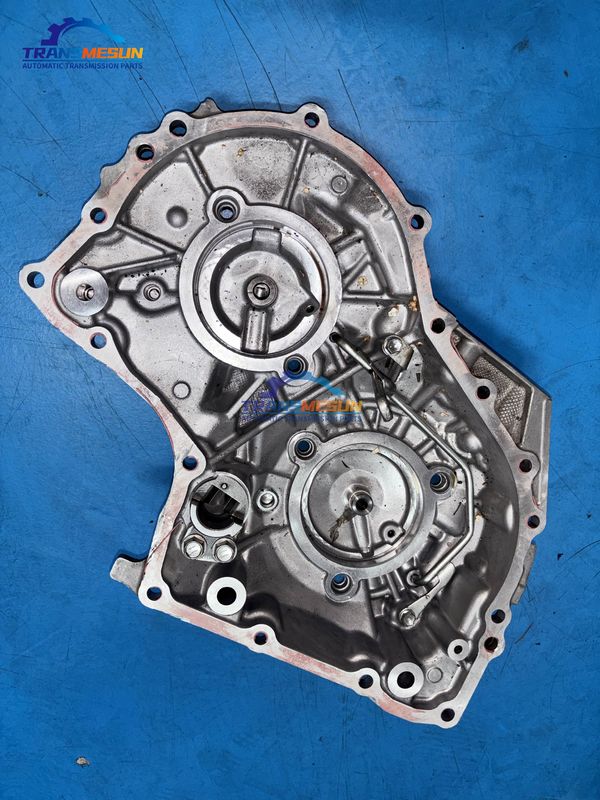

Coperchio posteriore dell'alloggiamento della trasmissione CVT K114 con cinque fori di fissaggio per la trasmissione CVT 2.0L del modello Toyota C-HR 2019.

Funzione: Sigilla l'assemblaggio CVT supportando al contempo componenti critici (albero puleggia secondaria, cuscinetti differenziali).

Caratteristiche principali:

• Materiale: Lega di alluminio ad alta resistenza (ADC12) con fori per cuscinetti lavorati a CNC di precisione

• Componenti integrati:
  • Gabbie dei cuscinetti differenziali (devono corrispondere alla durezza OEM)
  • Gallerie di ritorno del fluido (previene la mancanza di olio)
  • Punti di montaggio del sensore di velocità

Modalità di guasto:

• Usura del foro del cuscinetto: Causa disallineamento dell'albero → danni alla cinghia/catena (codice P2817)

• Fessurazione: Rotture da stress vicino ai bulloni di montaggio (eccessivo serraggio durante la manutenzione)

• Deformazione della superficie di tenuta: Porta a perdite di fluido (>0,1 mm di deformazione inaccettabile)

Note di servizio critiche:

1. Utilizzare la sequenza di coppia di fabbrica (schema a stella) per l'installazione

2. Sostituire la guarnizione del coperchio posteriore e tutte le guarnizioni dell'albero durante la manutenzione

3. Verificare il precarico del cuscinetto (di solito è necessario un aggiustamento dello spessore di 0,15-0,25 mm)

Consiglio: Applicare il sigillante anaerobico solo alle aree specificate - l'eccesso può bloccare i passaggi dell'olio
